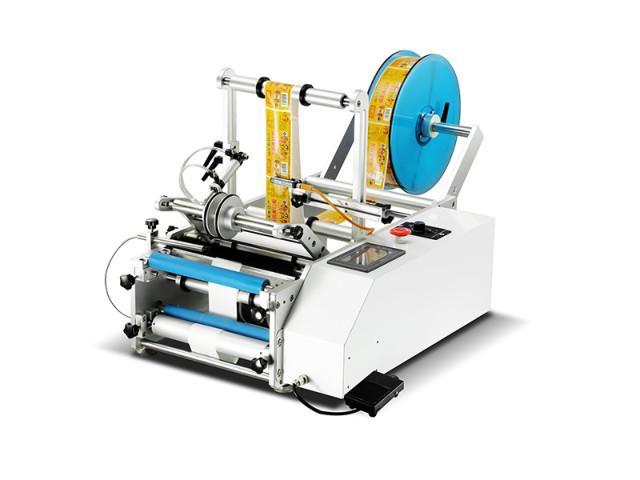

Semi-automatic pneumatic labeling machine

Applicable labels: self-adhesive labels, self-adhesive films, electronic supervision codes, bar codes, etc.;
Applicable products: products that require labels on the circumferential surface and conical surface;
Application industry: widely used in food, medicine, daily chemicals, electronics, hardware, plastics and other industries;
Application examples: can round bottle labeling, oral liquid round bottle labeling, xilin bottle labeling, xylitol labeling, shampoo bottle labeling, small-taper cosmetic bottle labeling, etc.

Online Inquiry

一、 基本用途

可用于各种规格的圆柱形物体贴标,如木糖醇、化妆品圆瓶、圆瓶易拉罐等,配备全周/半周贴标、圆周正背面贴标功能;可配备色带打码机,喷码机,贴标同时打印生产批号等信息。



二、 适用范围

适用标签:不干胶标签,不干胶膜,电子监管码,条形码等;

适用产品:要求在圆周表面、圆锥面上贴附标签的产品;

应用行业:广泛应用于食品、医药、日化、电子、五金、塑胶等行业;

应用实例:易拉罐圆瓶贴标、口服液圆瓶贴标、西林瓶贴标,木糖醇贴标,洗发水瓶贴标,小锥度化妆品瓶贴标等。



三、 技术参数

贴标精度:`0.5mm(不含产品、标签误差);

贴标速度:1530/分钟(理论值,与产品、标签尺寸以及操作水平有关);

适用产品尺寸:Ф10mm≤直径≤Ф150mm;

适用标签尺寸:20mm≤宽度≤230mm20mm≤长度≤300mm;

整机尺寸:约950X560X530mm(长XX高);

适用电源:220V 50/60Hz

整机重量:约34Kg

适用标签内径:Ф76mm;

适用标签外径:Ф280mm;







第一章 机构部分

一、 整机视图



1. 置料盘:用于放标签卷料。

2. 牵引滚筒:用于标签绕行,保证标签紧绷,以及标签剥离时受力的合理性。

3. 测标电眼:用于检测每张标间隔。

4. 测标电眼架:用于安装测标电眼,电眼可实现上下左右移动。

5. 压顶机构:用于压瓶,保证覆标效果,可通过左右两侧的梅花手柄螺丝调节松紧度。

6. 剥标板:用于剥离标签,一般出厂前调试好,特殊情况也可调整。

7. 定位装置:采用左侧定位,保证标签在瓶子上的位置,可左右上下调整。

8. 支撑杆:可放在不同卡位,适应不同规格瓶子贴标。

9. 牵引机构:通过牵引底纸,剥离标签,其松紧度可通过梅花手柄螺丝调节。

10. 脚踏开关连接口:用于连接脚踏开关。

11. 控制电箱:贴标机电气控制中心,排布各种控制和PLC

12. 触摸屏:人机对话窗口,进行各种参数设置调节。

13. 急停开关:用于紧急情况急停机。

14. 调速按钮:用于调节电机的转速快慢来控制贴标速度。
